Instalasi dan Konfigurasi Cacti pada Ubuntu 12.04

Instalasi dan Konfigurasi Cacti pada Ubuntu 12.04

1. Landasan Teori
1.1 Pengertian Cacti

   Cacti adalah salah satu software yang digunakan untuk keperluan monitoring yang banyak digunakan saat ini. Cacti menyimpan semua data/informasi yang dperlukan untuk membuat grafik dan mengumpulkan dengan database MySQL. Untuk menjalankan Cacti, diperlukan software pendukung seperti MySQL, PHP, RRDTool, net-snmp, dan sebuah webserver yang support PHP seperti Apache atau IIS.

      Cacti adalah salah satu aplikasi open source yang merupakan solusi  pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai  peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data, dan fitur pengelolaan user. Semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan  mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device. Dengan menggunakan cacti kita dapat memonitor trafik yang mengalir pada sebuah server dan Cacti juga merupakan frontend dari RRDTool yang menyimpan informasi kedalam database !MySQL dan membuat graph berdasarkan informasi tersebut. Proses pengambilan data (lewat SNMP maupun skrip) sampai kepada pembuatan gambar (graph) dilakukan menggunakan bahasa pemrograman PHP.

Cacti dapat digambarkan sebagai :

a. Data Retreval

   Hal pertama yang dilakukan oleh Cacti adalah mengumpulkan data. Data dikumpulkan dengan Poller yang dieksekusi oleh Operating System. Interval pengumpulan data atau dengan kata lain eksekusi Poller dapat kita atur melalui fasilitas penjadwalan yang tersedia di Operating System seperti crontab.

b. Data Storage

    Data yang telah dikumpulkan oleh Poller, selanjutnya akan disimpan secara teratur di bawah /rra. Untuk proses ini, cacti menggunakan Round Robin Database (RRD) dimana data akan ditata dalam urutan waktu (time-series). Data yang dapat berupa trafik jaringan, suhu mesin, server load average, mounting load dan lainnya berbentuk file berekstensi. rra dan selanjutnya siap dipresentasikan dalam bentuk grafik.

c. Data Presentation

    Keutamaan penggunaan RRDtool adalah fungsi grafiknya. Data-data yang tertata dalam /rra akan di presentasikan dalam grafik dan ditampilkan oleh web server yang kita gunakan. Cacti juga menyediakan halaman pengaturan grafik untuk memudahkan kita memanajemen gambar-gambar yang ingin kita tampilkan serta cara menampilkannya.

1.2 Paket-Paket Yang Dibutuhkan sebelum Instalasi Cacti

• php-snmp
• rrdtool
• net-snmp & net-snmp-utils
• httpd
• php
• php-mysql
• mysql
• mysql-server

2. Langkah-langkah Instalasi dan Konfigurasi Cacti

1. Masuk menu terminal

     #sudo su
     #password ( tergantung masing masing pc/laptop)

2. Install paket-paket yang dibutuhkan

    apache2

    mysql

    rddtool



3. Install cacti

   #apt-get install cacti

   sehingga muncul,



   klik ok,


selanjutnya,

pilih yes,

     masukkan password sesuai keinginan kita, klik ok,

   konfigurasi ulang password yang kita buat sembelumnya klik ok,

 4. Selanjutnya konfigurasi melalui web browser mozila firefox

             http://localhost/cacti/

   masukkan password untuk login,

5. Setelah berhasil login maka muncul tampilan seperti ini

   klik devices selanjutnya klik add,

isi menu form berikut,

maka muncul tampilan berikut,

 Jika konfigurasinya tidak ada error di snmpnya klik save,

6. Pada menu device klik device yang sudah dibuat localhost, selanjutnya klik create graphs for this host.

            Centang semua graph yang muncul dan di bagian action pilih Place on a Tree, kemudian klik go,

 Selanjutnya akan timbul tampilan Place on a Tree (Default Tree) ,

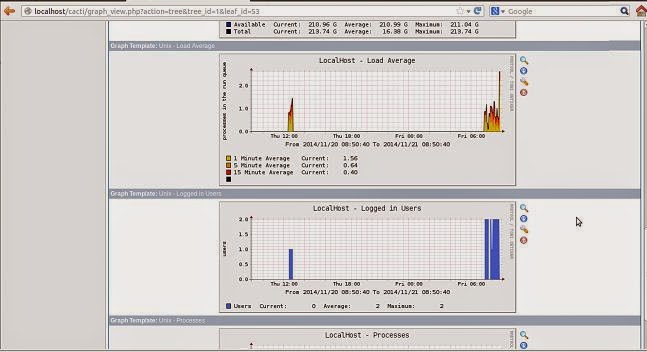

7. Tampilan di graph akan muncul device localhost, awalnya memang grafiknya tidak muncul karena perlu waktu untuk query data ke device localhost. Setelah beberapa menit akan muncul trafik data untuk tiap interface yang sudah kita centang sebelumnya.

8. Percobaan selesai dan gambar grafik diatas menunjukkan pemakain internet yang menggunakan localhost. Grafik diatas tidak akan langsung muncul harus menunggu beberapa saat/menit karena dalam peroses pengambilan data membutuhkan waktu untuk hasil grafik yang baik maka akan memakan waktu yang cukup lama, monitoring menggunakan cacti ini bertujuan untuk mengetahui trafik jaringan yang sedang berjalan/berlangsung pada pc/laptop user ke jaringan internet server(pcr).
